产品型号：CMP22辐射表

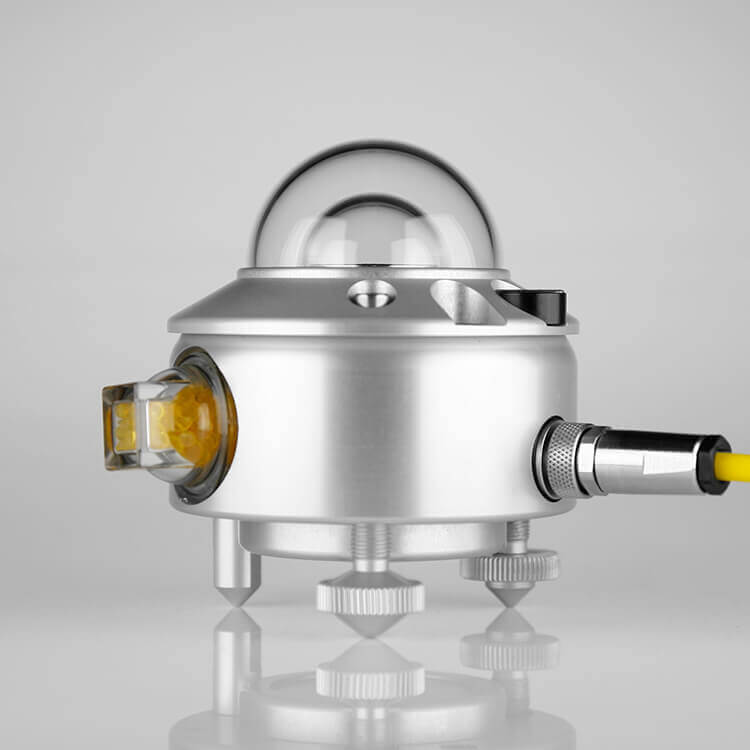

CMP 22 是我们高质量的总辐射表，超越了 ISO9060：2018 对于 A 级标准仪器的要求。它具有 CMP 21 的所有功能，但采用高质量的石英圆顶来扩大光谱范围，改善方向响应，减少热偏移。由于这些圆顶具有较高的光学质量，其方向响应减小到 5W/m² 以下并可达到 80° 太阳天顶角。
分享到：
目录
产品描述
CMP22 具有 CMP21 的所有功能，但使用非常高质量的石英圆顶以实现更宽的光谱范围、改进的方向响应和减少的热偏移。由于这些圆顶的高光学质量，方向误差降低到 5 W/m² 以下。Kipp & Zonen 相信 CMP22 是目前可用的最好的总辐射表。
CMP22 具有单独优化的温度补偿，并安装了标准热敏电阻传感器来监控外壳温度。每台仪器都有自己的温度和方向（余弦响应）测试数据。
标志性的黄色信号电缆配有防水插座，该电缆有多种长度可供选择，可预先连接到防水插头上。

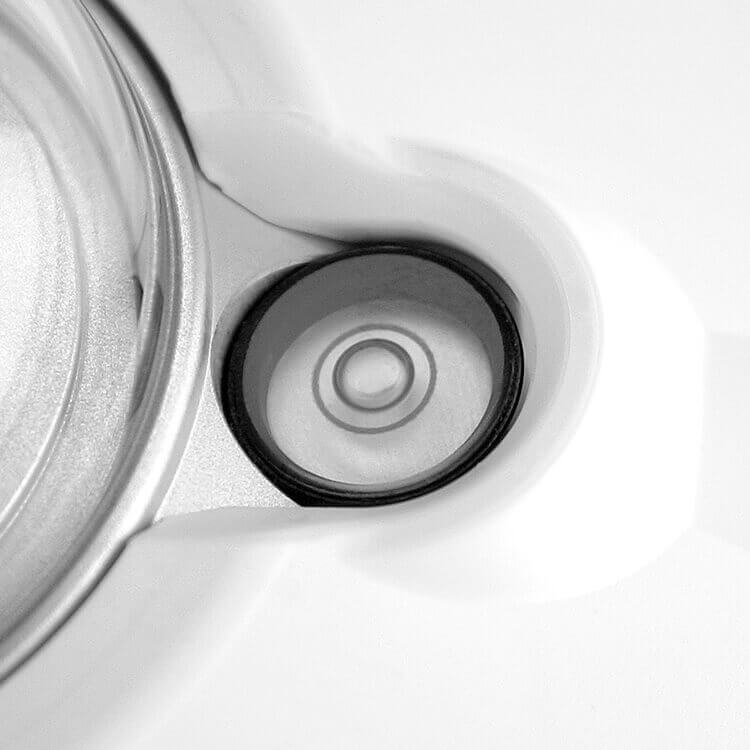

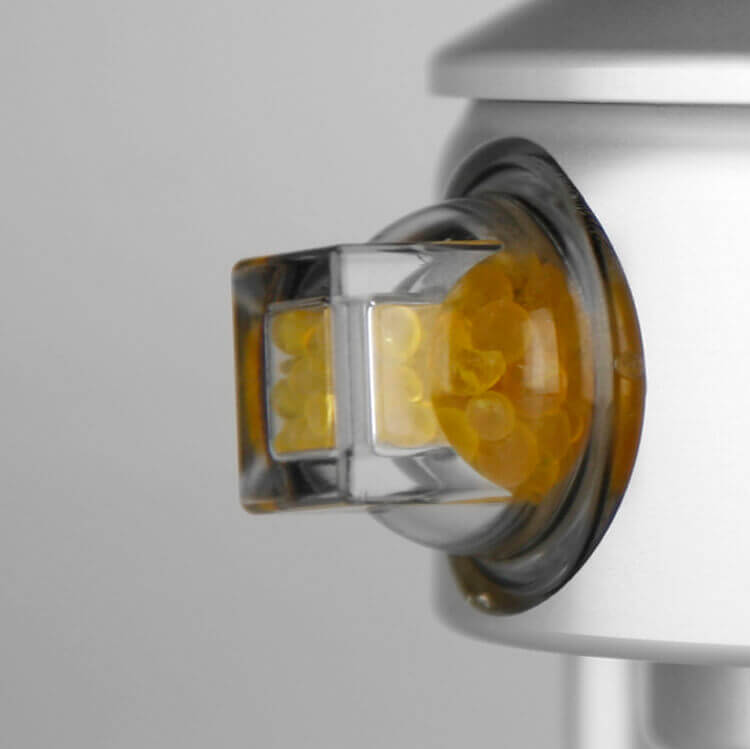

一体式气泡水平仪升至外壳顶部，无需取下重新设计的卡扣式遮阳罩即可查看，遮阳罩也覆盖了连接器。旋入式干燥盒易于拆卸，更换干燥剂装在方便的补充包中。
总辐射表不需要任何电源，它提供与传入辐射量相关的 0 到 20mV 的低电压。当需要更高的电压电平或 4 到 20mA 的信号时， AMPBOX是完美的解决方案。
产品特点
- I SO 9060 光谱平坦 A 类
- 可忽略的热梯度零偏移
- FIR 辐射导致的最低零偏移
- 宽光谱范围 200 至 3600 nm
- 方向误差 < 5 W/m²
- 5年保修
技术规格
| 主要技术参数 | |
| 型号 | CMP22 |
| ISO 9060:2018标准分类 | A类 |
| 灵敏度 | 7 ~ 14 μV/W/m² |
| 阻抗 | 10 ~ 100 欧 |
| 预期输出范围 (0 ~ 1500 W/m2) | 0 ~ 20 mV |
| 最大可测量辐度 | 4000 W/m² |
| 响应时间 (63 %) | < 1.7 s |
| 响应时间 (95 %) | < 5 s |
| 光谱范围 (20 % 点) | 210 ~ 3600 nm |
| 光谱范围 (50 % 点) | 250 ~ 3500 nm |
| 零点偏移 ( 无通风) 热辐射 (200 W/m2 时) 温度变化 (5 K/h) |
< 3 W/m² < 1 W/m² |
| 不稳定性 ( 变化/ 年) | < 0.5 % |
| 非线性 (100 ~ 1000W/m2) | < 0.2 % |
| 方向响应 ( 最高至 80°,在 1000W/m2 照射下) |
< 5 W/m² |
| 光谱选择性 (350 ~ 1500nm) | < 2 % |
| 倾斜响应 (0° ~ 90°,在 1000W/m2 时) | < 0.2 % |
| 温度响应 | < 0.5 % (-10℃ ~ +50℃ ) |
| 视角 | 180 ° |
| 气泡水准仪度 | < 0.1 ° |
| 温度传感器输出 | 10 k Thermistor ( 选配 Pt-100) |
| 探测器类型 | Thermopile |
| 工作温度范围 | -40℃ ~ +80℃ |
| 储存温度范围 | -40℃ ~ +80℃ |
| 湿度范围 | 0 ~ 100 % |
| MTBF（平均故障间隔时间） | >10 年 |
| IP 防护等 | 67 |
