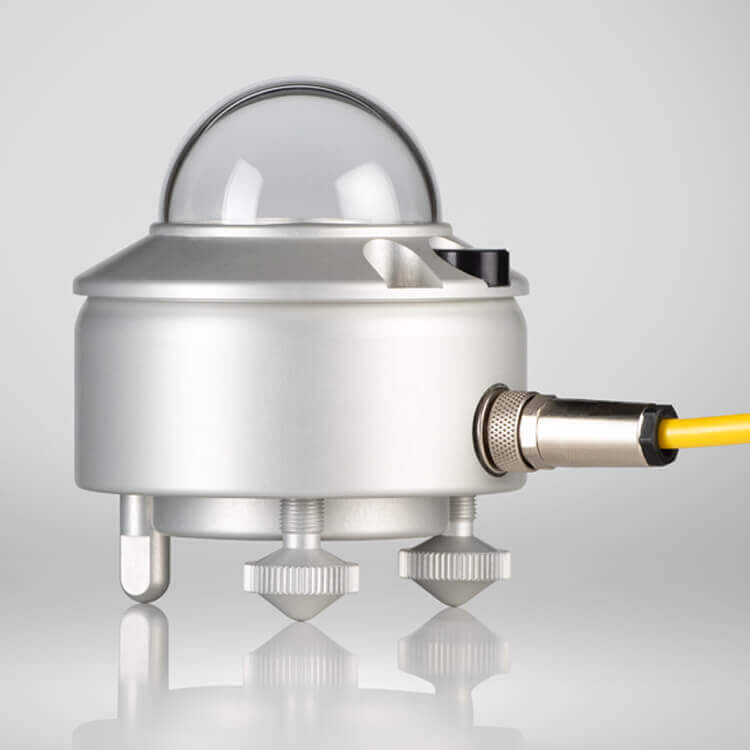

产品型号：SMP12 总辐射表
新型 SMP12 是业界首款快速响应光谱平坦的 A 类总辐射表，结合了固态圆顶加热、无移动部件和一流的浪涌保护，可最大限度地提高准确性并最大限度地减少维护。
分享到：
目录
产品描述
新型 SMP12 是业界首款快速响应光谱平坦的 A 类总辐射表，结合了固态圆顶加热、无移动部件和一流的浪涌保护，可最大限度地提高准确性并最大限度地减少维护。
SMP12 将来自 RaZON+ PH1 和 PR1 辐射计的成熟传感器和扩散器技术与智能界面的增强版本和 SMP10 的低维护相结合。
SMP12 有一个内部干燥筒，如果不打开外壳，它至少可以使用 10 年。这进一步显着减少了维护。
基于客户反馈的附加功能包括：
– 倾斜传感器可以远程检查总辐射表安装对准是否受到干扰。
– 内部湿度监测器可确保密封没有受到影响，例如意外撞击。

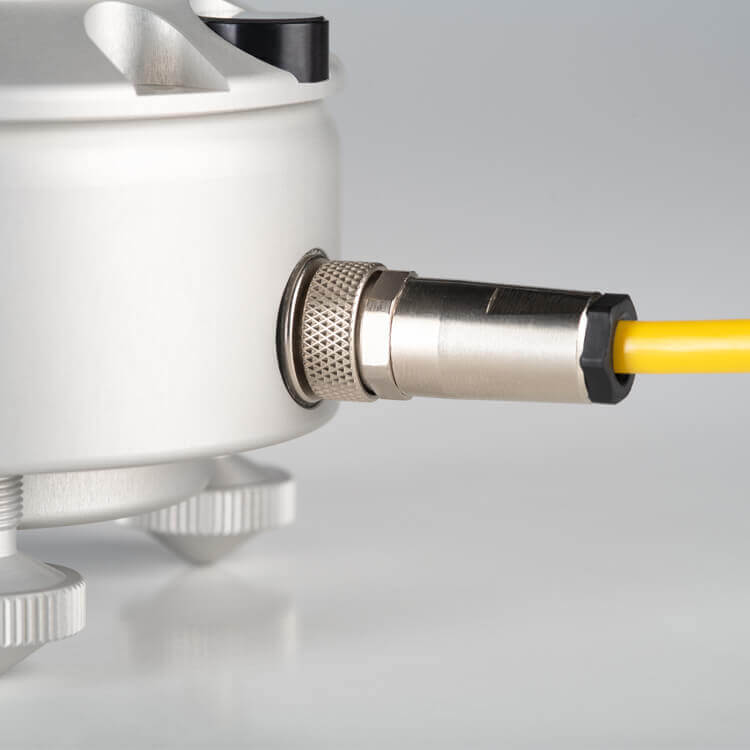

SMP12 具有 2 线 RS-485 Modbus® RTU 接口，但与其他 SMP 型号不同，它没有模拟输出。热电堆探测器的特性提供了不到半秒的快速响应时间。从 10 到 30 VDC 的宽电源范围使集成到太阳能电站性能监测站变得容易。SMP12具有一流的电气保护：电源输入的2级浪涌和反极性，RS-485数据线的3级浪涌保护。
与所有 SMP 系列总辐射表一样，校准的灵敏度存储在内存中，Modbus® 辐照度值直接以 W/m 2 为单位。总辐射表可以更换或重新校准，无需更改工厂监控数据记录器或 SCADA 系统。
SmartExplorer Windows™ 软件提供：PC 上的数据记录、数据显示、更改 RS-485 通信设置、设置 Modbus® 地址等。SmartExplorer 是免费的，可以在本网页的“下载”选项卡下找到。
产品特点
- ISO 9060 快速响应 光谱平坦 A 类

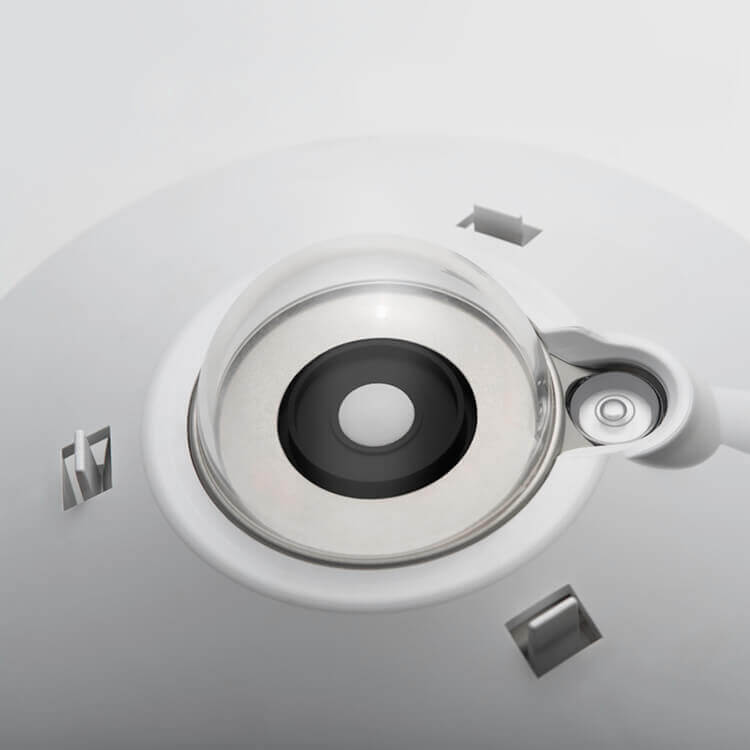

- 行业首创的 A 级一体式圆顶加热装置，无活动部件，可防止结露和霜冻
- 增强的浪涌保护和远程倾斜角度和内部湿度监控
- RS-485 Modbus® 通讯
- 5年质保
技术规格
| 主要技术参数 | |
| 型号 | SMP12 |
| ISO 9060:2018标准分类 | A类 |
| 模拟输出*电压 | 0 ~ 1 V |
| 模拟输出范围 | ‘-200 – 2000 W/m² |
| 模拟输出*电流 | 4 ~ 20 mA |
| 模拟输出范围 | 0 – 1600 W/m² |
| 串行输出 | RS-485 Modbus® |
| 串行输出范围 | ‘-400 – 2000 W/m² |
| 响应时间 (63 %) | <0.15 s |
| 响应时间 (95 %) | < 0.5 s |
| 光谱范围 (20 % 点) | 270 ~ 3000 nm |
| 光谱范围 (50 % 点) | 285 ~ 2750 nm |
| 零点偏移 ( 无通风) 热辐射 (200 W/m2 时) 温度变化 (5 K/h) |
< 7 W/m² < 2 W/m² |
| 不稳定性 ( 变化/ 年) | < 0.5 % |
| 非线性 (100 ~ 1000W/m2) | < 0.2 % |
| 方向响应 ( 最高至 80°,在 1000W/m2 照射下) |
< 10 W/m² |
| 温度响应 | < 1 % (-20℃ ~ +50℃ ) < 2 % (-40℃ ~ +70℃ ) |
| 光谱选择性 (350 ~ 1500nm) | < 1 % |
| 倾斜响应 (0° ~ 90°,在 1000W/m2 时) | < 0.2 % |
| 视角 | 180 ° |
| 气泡水准仪度 | < 0.1 ° |
| 功耗 ( 在 12 VDC 下) | 电压 版本：55 mW 电流 版本：100 mW |
| Windows ™软件 | Smart Sensor Explorer 软件，适用于配置、测试和 数据记录等操作 |
| 电压 | 5 – 30 VDC |
| 探测器类型 | Thermopile |
| 工作温度范围 | -40℃ ~ +80℃ |
| 储存温度范围 | -40℃ ~ +80℃ |
| 湿度范围 | 0 ~ 100 % |
| MTBF（平均故障间隔时间） | >10 年 |
| IP 防护等 | 67 |
