产品型号：SMP22 总辐射表
SMP 22 是一款 A 级标准总辐射表，它结合了 CMP 22 新的智能接口石英圆顶和传感器技术。数十年的可靠使用记录，使其成为精确、可靠的总辐射表。SMP 22 具有较宽的光谱范围，改善了方向响应，减少了热偏移。由于光学质量圆顶高，方向误差减小到 5W/m2 以下。SMP 22具有 RS-485 Modbus ®标准接口和5 年保修。
分享到：
目录
产品描述
SMP 22 是一款 A 级标准总辐射表，它结合了 CMP 22 新的智能接口石英圆顶和传感器技术。数十年的可靠使用
记录，使其成为精确、可靠的总辐射表。SMP 22 具有较宽的光谱范围，改善了方向响应，减少了热偏移。由于
光学质量圆顶高，方向误差减小到 5W/m2 以下。SMP 22具有 RS-485 Modbus ®标准接口和5 年保修。
SMP 22 内置干燥剂，可至少持续 10 年，降低维护成本。
通过将 SMP 22 和 CVF 4 通风装置搭配使用，可以延长圆顶清理的间隔时间，提高测量质量。
SMP 22 具有数字接口、数字化的模拟输出、改进的响应时间和单独的温度校正测量数据。向 SMP 22 提供单
独测量的余弦响应数据。其电源功率低但电源应用范围广，在 5 ~ 30VDC 之间，因此能够轻松实现与气象站集
成。SMP 22 耐久可靠，并具有 5 年的保修期。
得益于每个 SMP 21 的灵敏度和连接标准化，因此在重新校准时可轻松交换连接仪器。
标配用于数据记录、数据显示和 Modbus 地址设置的 SmartExplorer Windows™软件。
产品特点
- ISO 9060 光谱平坦 A 级
- 目前可用的最准确的总辐射表
- 最低方向误差 < 5 W/m²
- 从 -40°C 到 +80°C 的单独温度校正
- 10年不换干燥剂
- RS-485 Modbus® 通讯
- 5年保修
技术规格
| 主要技术参数 | |
| 型号 | SMP22 |
| ISO 9060:2018标准分类 | A类 |
| 模拟输出*电压 | 0 ~ 1 V |
| 模拟输出范围 | ‘-200 – 2000 W/m² |
| 模拟输出*电流 | 4 ~ 20 mA |
| 模拟输出范围 | 0 – 1600 W/m² |
| 串行输出 | RS-485 Modbus® |
| 串行输出范围 | ‘-400 – 2000 W/m² |
| 响应时间 (63 %) | <0.7 s |
| 响应时间 (95 %) | < 2 s |
| 光谱范围 (20 % 点) | 210 ~ 3600 nm |
| 光谱范围 (50 % 点) | 250 ~ 3500 nm |
| 零点偏移 ( 无通风) 热辐射 (200 W/m2 时) 温度变化 (5 K/h) |
< 3 W/m² < 1 W/m² |
| 不稳定性 ( 变化/ 年) | < 0.5 % |
| 非线性 (100 ~ 1000W/m2) | < 0.2 % |
| 方向响应 ( 最高至 80°,在 1000W/m2 照射下) |
< 5 W/m² |
| 温度响应 | < 0.3 % (-20℃ ~ +50℃ ) < 0.3 % (-40℃ ~ +70℃ ) |
| 光谱选择性 (350 ~ 1500nm) | < 2 % |
| 倾斜响应 (0° ~ 90°,在 1000W/m2 时) | < 0.2 % |
| 视角 | 180 ° |

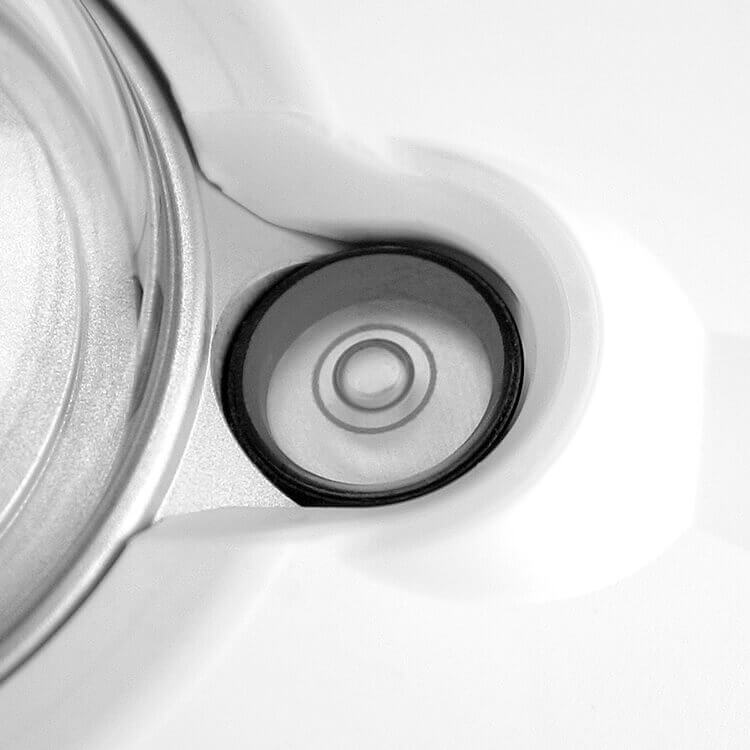

| 气泡水准仪度 | < 0.1 ° |
| 功耗 ( 在 12 VDC 下) | 电压 版本：55 mW 电流 版本：100 mW |
| Windows ™软件 | Smart Sensor Explorer 软件，适用于配置、测试和 数据记录等操作 |
| 电压 | 5 – 30 VDC |
| 探测器类型 | Thermopile |
| 工作温度范围 | -40℃ ~ +80℃ |
| 储存温度范围 | -40℃ ~ +80℃ |
| 湿度范围 | 0 ~ 100 % |
| MTBF（平均故障间隔时间） | >10 年 |
| IP 防护等 | 67 |
