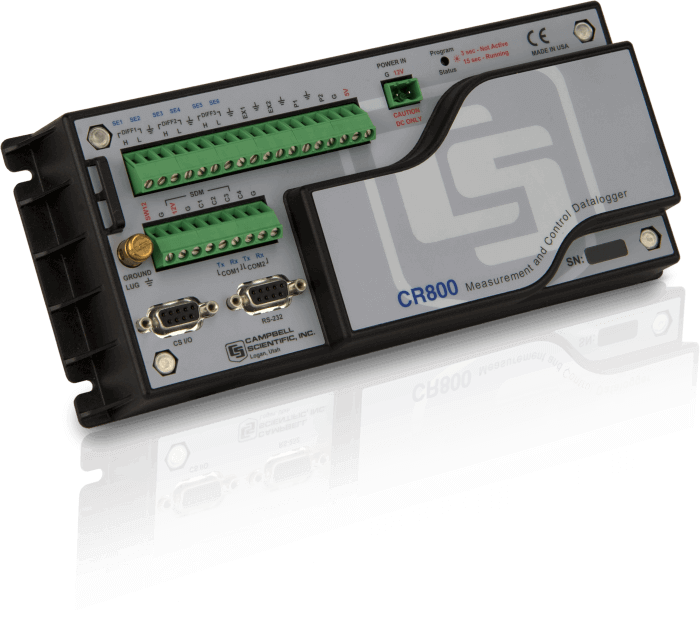

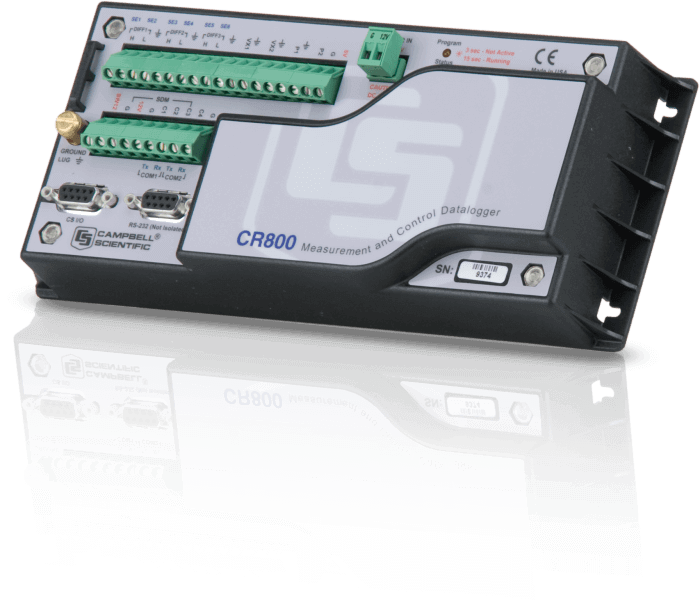

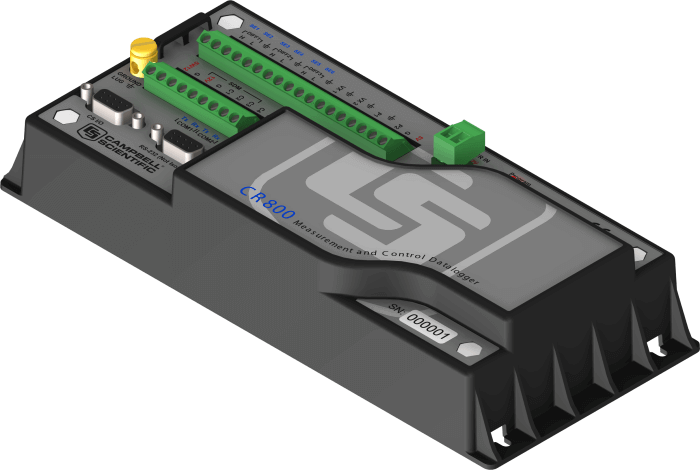

产品型号：CR800 数据采集器
CR800 是一款较小的研究级数据记录器，专为在恶劣的远程环境中独立运行而设计。它适用于将测量较少传感器的较小配置。每个 CR800 从传感器读取输入，然后通过通信外设传输数据；大多数传感器和电信设备都兼容。多个 CR800 可以配置为网络，也可以单独部署单元。
分享到：
目录
产品描述
CR800 由封装在塑料外壳中的测量电子设备和集成接线板组成。该数据记录器使用外部键盘/显示器和电源。低功耗允许 CR800 使用太阳能电池板充电的电池长时间运行 – 消除了对交流电源的需求。当主电源低于 9.6 V 时，CR800 会暂停执行，从而降低测量不准确的可能性。
板载操作系统包括用于对数据记录器进行编程的测量、处理和输出指令。编程语言 CRBasic 使用类似 BASIC 的语法。包括特定于电桥配置、电压输出、热电偶和脉冲/频率信号的测量说明。处理指令支持用于现场处理的代数、统计和超越函数。输出指令随时间处理数据并控制外部设备。
CR800 具有多种通道类型，几乎与所有可用的传感器兼容，包括热电偶、SDI-12 传感器和 4 至 20 mA 传感器。定制 ASIC 芯片扩展了其脉冲计数、控制端口和串行通信功能。CR800 的 I/O 端口可以配对为发送和接收，允许与串行传感器和设备进行串行通信。
CR800 与我们所有的 CDM（需要 SC-CPI）、SDM、多路复用器、振弦式接口、终端输入模块和继电器兼容。
通讯
CR800 通过直接连接、NL201 以太网接口、多点调制解调器、电话调制解调器（陆线、数字蜂窝和语音合成）、RF 遥测和卫星发射器（Argos、Iridium 和 Inmarsat.
可以在 CR1000KD 键盘显示器、带键盘的 CD100 可安装显示器、用户提供的 iOS 或 Android 设备（需要 LoggerLink）、CD295 DataView II 显示器或用户提供的 PDA（需要 PConnect 或 PConnectCE 软件）上查看数据。
SC115 是唯一兼容的外部数据存储设备。CR800 没有外围端口，因此与 CFM100、NL115 或 NL120 不兼容。
产品特点
- 理想的应用包括风廓线、气象站、ETo/农业、空气质量、土壤湿度、水位/阶段、水产养殖、车辆测试、时域反射计、SCADA 和水质
- CR800 和 CR850 的设计更简单，更易于编程和接线。
- 通过 I/O 端口对支持与串行传感器和设备的串行通信
- 包含可扩展脉冲计数、控制端口和串行通信功能的定制 ASIC 芯片
- 兼容通道扩展外围设备，让您可以扩展您的系统
- 支持 PakBus、Modbus、SDI-12 和 DNP3 协议
- 包括用于连接通信设备的 CS I/O 端口和 RS-232 端口
- 气体放电管 (GDT) 保护输入
- 电池供电的时钟可确保在数据记录器与电池电源断开连接时保持准确的时间
- 使用 LoggerNet、PC400 或 Short Cut 进行编程以适合您的设置
技术规格
| 主要技术参数 | |
| 型号 | CR800 |
| 工作温度范围 | ’-25° 至 +50°C（标准） ‘-55° 至 +85°C（扩展） 非冷凝环境 |
| 最大扫描频率 | 100赫兹 |
| 模拟输入 | 6个单端或3个差分（单独配置） |
| 脉冲端口 | 2个 |
| 电压激发端口 | 2 个（VX1, VX2) |
| 通讯端口 | CS I/O RS-232 |
| 12V控制端口 | 1个SW12V |
| 数字输入/输出 | 某些数字端口可用于计数开关闭合。 4 个 I/O 或 2 个 RS-232 COM I/O 端口可以配对作为发送和接收，用于测量智能串行传感器。 |
| 信号输入量程 | ±5V |
| 模拟信号电压精度 | ±（读数的 0.06% + 偏移）在 0° 至 40°C |
| ADC | 13-bit |
| 供电要求 | 9.6 至 16 Vdc |
| 实时时钟精度 | ±3 分钟 每年（通过 GPS 校正可选。） |
| 支持的协议 | FTP、HTTP、XML POP3、SMTP、Telnet、NTCIP、NTP |
| 通讯协议 | PakBus、Modbus、DNP3、SDI-12、SDM |
| 数据存储空间 | 4 MB 串行闪存 |
| 空闲电流消耗，平均 | 0.7 mA (@ 12 Vdc) |
| 有功电流消耗，平均 | 1 mA（1 Hz 采样率 @ 12 Vdc，无 RS-232 通信） 16 mA（100 Hz 采样率 @ 12 Vdc，无 RS-232 通信） 28 mA（100 Hz 采样率 @ 12 Vdc，具有 RS-232 通信） |
| 尺寸 | 24.1 x 10.4 x 5.1 厘米（9.5 x 4.1 x 2 英寸） |
| 重量 | 0.7 公斤（1.5 磅） |

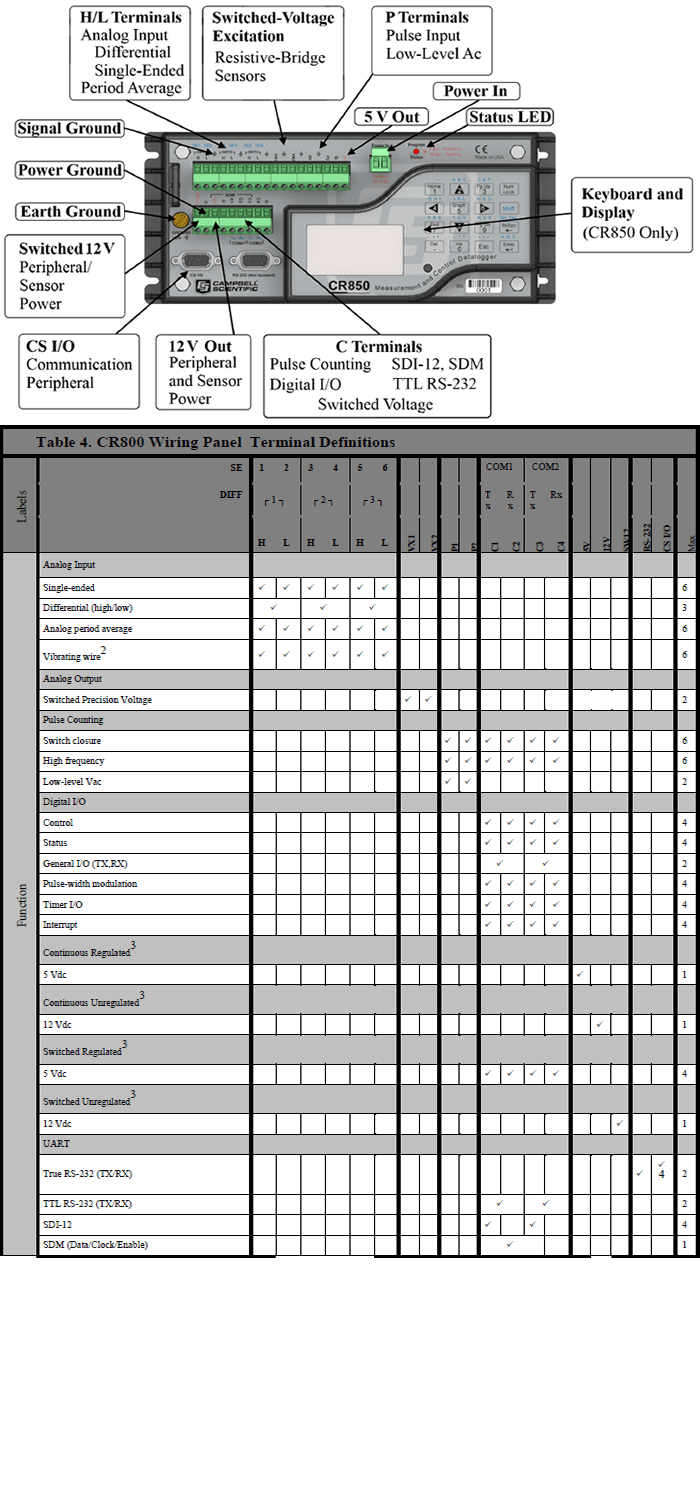

接线图
文档下载
